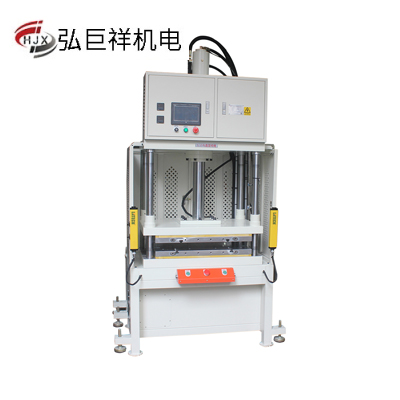

1、昆山伺服壓力機主體結構：采用桌上式結構，簡單可靠，承載能力強，承載變形小，是穩定、應用范圍廣的承載結構。

2、設備系統構成：

設備主要系統構成：伺服壓裝單元、控制系統、顯示器等組成。

伺服壓裝的原理：伺服電機通過同步帶驅動精密滾珠絲桿，實現對壓力主軸的精準位置控制；壓力主軸前端安裝高靈敏壓力傳感器，可實時檢知壓力主軸負載；控制系統實時采集位置與負載數據，從而實現精密壓裝的在線質量管理技術。

3、伺服壓裝單元主要構成：

驅動裝置---伺服驅動

傳動裝置---同步輪結構、精密滾珠絲桿（研磨級）

壓力輸出---壓力主軸（鍍硬鉻）設備控制系統顯示界面詳細說明：

1）控制系統以日本安川伺服控制器為主體，進口品牌，質量保障。配備7寸寸真彩觸摸顯示器，全中文接口，圖文顯示，碰觸操作，簡單直觀，普通操作員工經過簡單培訓即可上崗操作。

2）設備操作、調試，所有參數可直接在人機屏上寫入；示教模式下（參數設置狀態），可手動將設備運行至操作位置，再直接寫入當前值。

3）配備有USB通訊接口，設備相關壓裝數據可用U盤導出PC機上、用Excel格式打開以便存儲、編輯和產品質量追溯。

4）三種壓裝模式可選擇：

位置模式：恒定速度，設定絕位位置到達壓裝停止；

壓力模式：恒定速度，相對壓力達到壓裝停止；

位移模式：恒定速度，相對位移到達壓裝停止；

5）單沖程六段速控制

快進：快速接近工件

探測：從空載轉為負載前的檢測行程

壓裝：接觸工件，開始進行壓入裝配

緩沖：壓裝到位前的減速

保壓：壓裝到位時停留時間

返回：保壓完成點后快速返回工作原點

6）伺服壓裝、伺服傳動機構都可以點動、單步、自動運行。在線質量判定功能：可實現壓裝同步檢測。無需另外增加檢測工位，即可輕松實現產品的全檢。

7）質量NG或設備異常時，設備自動停止運行，并聲光報報警，等待人工處理。
